I.      Définition :

L'énergie permet de produire un mouvement, de la lumière ou de la chaleur.

 II.      Les formes d’énergie

On peut en distinguer sept :

a.      L’énergie électrique (l’électricité)

b.      L’énergie mécanique (le mouvement)

c.      L’énergie thermique (la chaleur)

d.      L’énergie magnétique (les aimants, …)

e.      L’énergie rayonnante (la lumière)

f.      L’énergie hydraulique (l’eau en mouvement)

g.      L’énergie éolienne (le vent)

III.      Les sources d’énergie

Il y en a trois :

a.      fossile (charbon, gaz et pétrole) ;

b.      nucléaire (transformation des atomes) ;

c.      renouvelables (régénérées naturellement à l'échelle d'une vie humaine, issues de phénomènes naturels.)

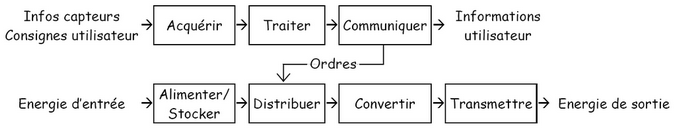

 IV.      La chaîne d’énergie et d'information

La chaîne d'énergie est formée de 4 fonctions techniques :

    -  Alimenter / Stocker : apporter au système l'énergie nécessaire (Prise de courant, batterie, cuve, …)

    -  Distribuer : répartir et commander l'énergie (Fils électriques, tuyaux, …)

    -  Convertir : transformer l'énergie  (moteur, brûleur, ...)

    -  Transmettre : transporter l’énergie après sa transformation.

La chaîne d’information est formée de 3 fonctions techniques :

    -  Acquérir : fonction qui permet de prélever des informations par des capteurs

    -  Traiter : c’est la partie commande assurée par un ordinateur

    -  Communiquer : cette fonction assure l’interface avec l’environnement de la Partie Commande

Les « infos capteurs » sont les informations délivrées par les détecteurs (présence de quelqu’un, porte ouverte, température, …).

Les consignes utilisateur sont les ordres qu’envoie l’utilisateur (mise en marche, demande d’ouverture par télécommande, …).

Les informations utilisateur sont des signaux, lumineux ou sonores la plupart du temps, que le système envoie à l’utilisateur.

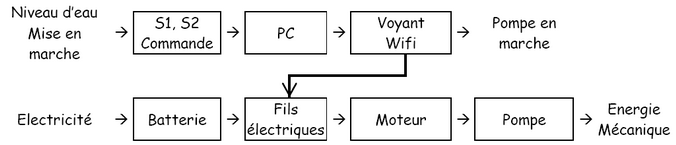

Exemple :



Ce mini château d’eau permet à un particulier de s’approvisionner dans une nappe souterraine, et d’utiliser ensuite l’eau stockée pour l’arrosage du jardin par exemple.

Son fonctionnement est simple : l’utilisateur met en marche le château d’eau, si le niveau d’eau est trop bas, la pompe, activée par le moteur, « aspire » l’eau souterraine jusqu’à que le niveau soit suffisant. Tant que la pompe est en marche, un voyant clignote sur le pupitre. Toutes les liaisons se font par Wifi.
